Датчик сухости пара HBX-DX (системы DX)

HBX-DX – это новая, революционная, запатентованная технология датчика, и таким образом, первый в мире датчик, способный измерять взаимосвязь между паром и жидкостью в системе охлаждения.

Датчик измеряет степень сухости «X» газа в газовых трубах и преобразует измеренное значение в аналоговый сигнал 4–20 мА, соответствующий «X». HBX-DX измеряет сухость газа в диапазоне X = 0,85 ... 1,05.

Датчик доступен в двух вариантах: «стержневой» для установки в колено трубы и «поточный» для установки во всасывающий трубопровод путем сварки.

Датчик обеспечивает высокую точность измерения и выдает данные по качеству газа в режиме реального времени, что делает его пригодным для использования в большинстве испарителей (пластинчатых, трубных и воздушных испарителей).

Микропроцессор датчика также выполняет функции контроллера, позволяя осуществлять непосредственное управление клапаном с модулирующим приводом, устраняя необходимость в использовании внешнего контроллера или ПЛК.

Контроллер может быть настроен с учетом всех параметров, необходимых для регулирования клапана с модулирующим приводом или клапана с шаговым двигателем. Датчик поставляется с кабелем для непосредственного питания и управления клапаном с электроприводом или в конфигурации с отправкой сигнала на внешний контроллер/ПЛК.

Датчик не обеспечивает измерения фактического перегрева, но при правильной установке и проектировании системы перегрев можно уменьшить или устранить, что приведет к существенной экономии энергии.

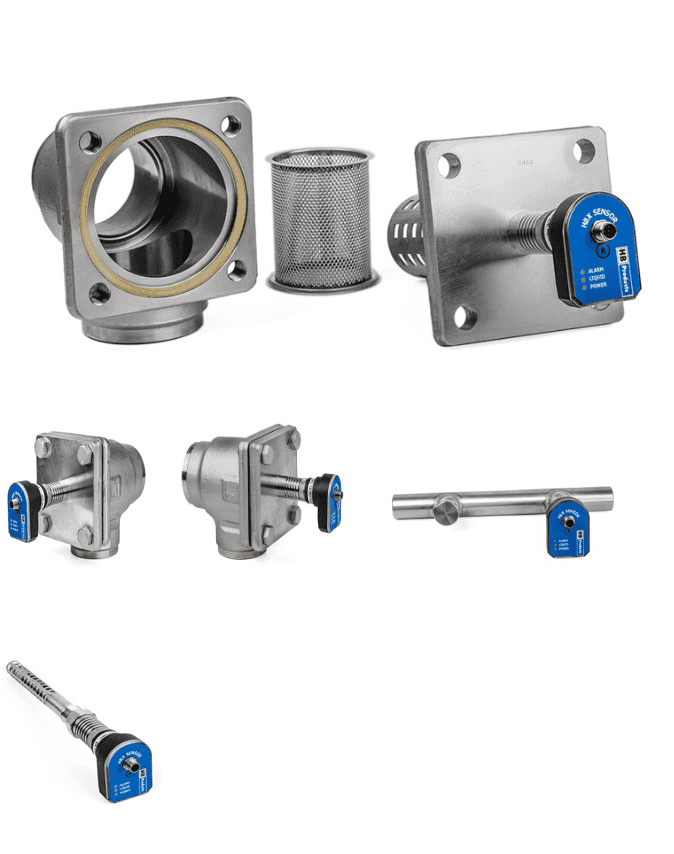

Для корректной работы датчика сухости пара очень важно правильно его установить. Опыт показывает, что приварка в трубных отводах осложнена. Поэтому мы подготовили новое решение с интеграцией в корпуса сетчатых фильтров, установленных на линии всасывания. Принцип действия этого датчика такой же, как у поточного датчика, но преимущество заключается в том, что крышку фильтра и элемент датчика при необходимости можно снять и почистить. Установка датчиков HBX в сетчатых фильтрах / корпусах фильтров.

Особенности датчика:

• Датчик сухости пара позволяет использовать аммиачную технологию DX с минимальным «перегревом».
• Сухой всасывающий трубопровод из морозильной камеры минимизирует потери давления  в трубах и обеспечивает повышенную гибкость установки трубопроводов.
• После установки датчика сухости пара и построения системы на основе технологии DX требуется в 30–50 раз меньше хладагента (аммиачные системы).
• Измеряет сухость пара в холодильных системах – измеряет соотношение между газом и жидкостью.
