Датчик сухости пара HBX-OVC (затопленные системы охлаждения)

HBX-OVC – это новая, революционная, запатентованная технология датчика, и таким образом, первый в мире датчик, способный измерять взаимосвязь между газом и жидкостью в системе охлаждения.

Датчик измеряет степень сухости «X» газа в газовых трубах и преобразует измеренное значение в аналоговый сигнал 4–20 мА, соответствующий «X». Диапазон измерения для HBOVC составляет X = 0,6...0,9.

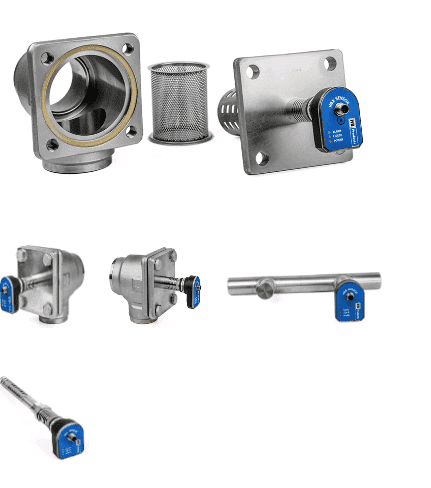

Датчик доступен в двух вариантах: «стержневой» для установки в колено трубы и «поточный» для установки во всасывающий трубопровод путем сварки.

Датчик обеспечивает высокую точность измерения и выдает данные по качеству газа в режиме реального времени, что делает его пригодным для использования в большинстве испарителей (пластинчатых, трубных и воздушных испарителей).

Микропроцессор датчика также выполняет функции контроллера, позволяя осуществлять непосредственное управление клапаном с модулирующим приводом, устраняя необходимость в использовании внешнего контроллера или ПЛК. Контроллер может быть настроен с учетом всех параметров, необходимых для регулирования клапана с модулирующим приводом или клапана с шаговым двигателем. Датчик поставляется с кабелем для непосредственного питания и управления клапаном с электроприводом или в конфигурации с отправкой сигнала на внешний контроллер/ПЛК.

Для корректной работы датчика сухости пара очень важно правильно его установить. Опыт показывает, что приварка в трубных отводах осложнена. Поэтому мы подготовили новое решение с интеграцией в корпуса сетчатых фильтров, установленных на линии всасывания. Принцип действия этого датчика такой же, как у поточного датчика, но преимущество заключается в том, что крышку фильтра и элемент датчика при необходимости можно снять и почистить.

Особенности датчика:

• Измеряет качество пара в аммиачных системах охлаждения – измеряет соотношение между газом и жидкостью
• Также может использоваться во фреоновых системах охлаждения
